深圳电缆沟项目简介

1. 项目 概况

为降低 输电线路电缆沟 外破事故发生， 2020年深圳供电局 采用 金三立视频监测设备， 对龙华区、龙岗区、南山区内涉及的7回重要地下高压输电电缆线路 进行 全线 可视化 保护， 保障项目所涉及的 政府机构、应急指挥中心、地铁站点、铁路等重要用户 正常 用电 所需 ， 助力维护社会经济效益发展。

2. 设备介绍

项目配置的输电电缆视频监控装置，由视频监控装置主机、50Ah锂电池、2×60W太阳能板和安装立杆组成 ， 经物联网4G无线传输方式接入到深圳供电局输电视频在线监测系统进行监测。

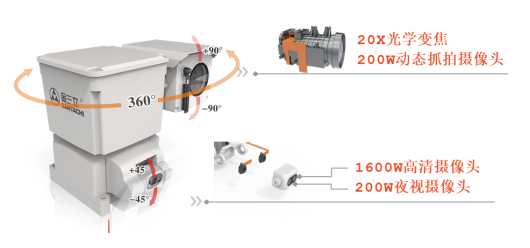

装置主机

主机特点

Ø  前置1600万+200万固定双目镜头，支持白天和晚上的全彩图像采集

Ø  全方位智能动态监测：云台支持水平360°旋转、垂直-90°~+90°旋转

Ø  20倍光学变焦，实现通道、井盖、施工场地等场景细节全方位状态追踪

Ø  基于行业深度定制智能分析算法，支持图片抓拍分析、AI目标识别功能

立杆特点

Ø  主机、太阳能板、电箱一体化支架，减少支架的定制，安装便捷；

Ø  严格依据设计规范要求设计，结构扎实可靠，可抗12级大风；

Ø  所有线材从杆体内部走线，减少线材损耗，提高设备的整体可靠性；

Ø  太阳能供电，无需接电施工，减少施工成本；

Ø  外观设计优美，与城市融合度高。

3. 设备应用

设备安装于市政道路两侧的绿化带和人行道区域，另有小部分安装于角钢塔上，立杆的结构严格依据标准设计，外观设计优美，与城市融合度高。

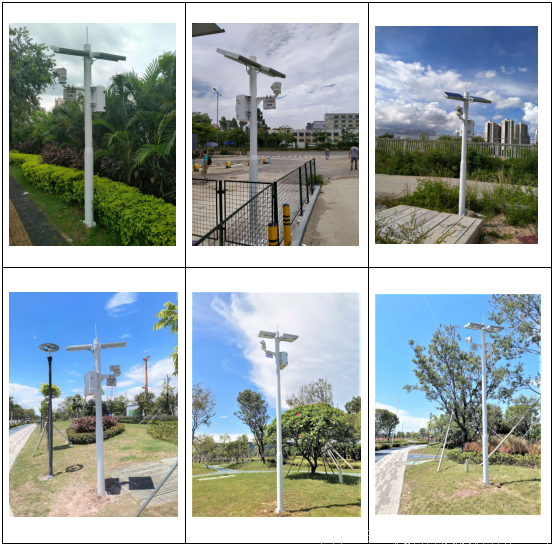

   3.1现场立杆安装效果

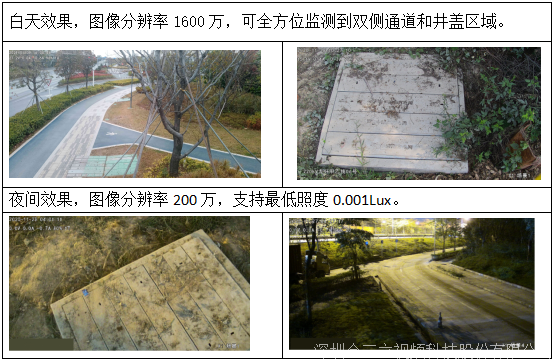

   3.2图像采集

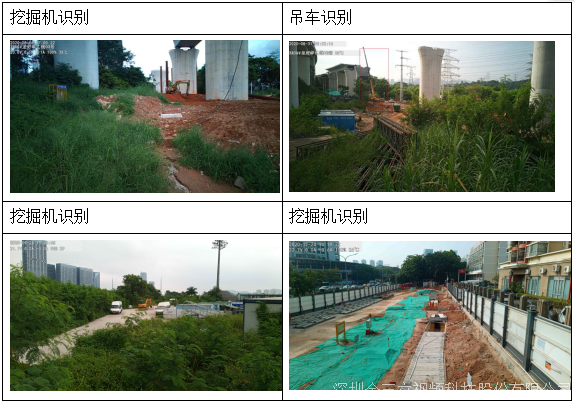

   3.3智能分析效果

针对电缆沟经常出现的典型外破场景，设备支持多种大型施工机械的智能识别，帮助分拣海量抓拍素材，智能识别风险点，提高巡检效率。

4. 客户价值

项目解决了输电电缆沟运维的痛点，实现输电电缆自动化巡检、智能化定位外破风险，有效提升运维管理的效率。

方案中的立杆设计承载了主机、供电系统，实现了装置的自供电，免去了市电供电的施工手续和运维成本，整体方案设计优美，与环境有机融合，为城市的美化增添一道靓丽的风景。
