超高压综合监测项目简述（自组网）

1. 项目概况

超高压综合监测项目线路起于云南昭通牛寨换流站， 止 于广州市从化市鳌头镇从西换流站，广州局所辖线路长度为169.678km，共有348基铁塔，直线塔261基，耐张塔87基。

为实现全线通道在线监测， 金三立根据广州局线路所处地形特征及其信号强弱情况， 采用 自由组合 4G/5G / 微波 无线通讯方式，以保证全线信号传输的稳定性。

2. 设备介绍

项目采用金三立自组网设备与可视化设备相配合的方式， 视频监测装置通过网线与无线微波装置直联，图像监测装置通过WiFi与微波装置连接；数据经微波传至链路末端有信号的杆塔，经4G/5G路由器上传主站系统。

3. 设备应用

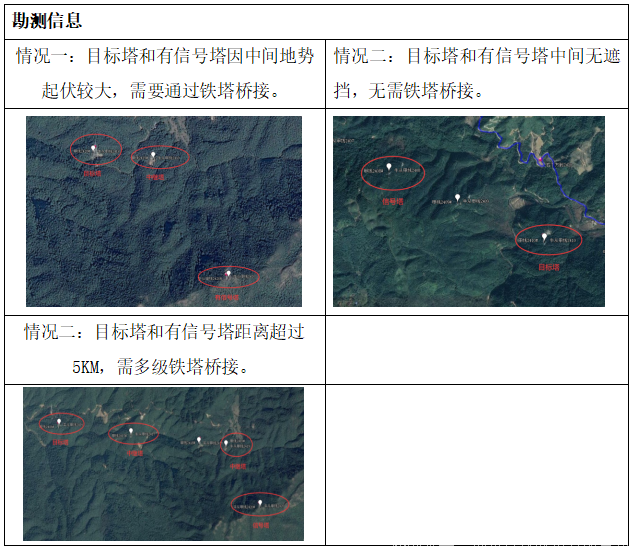

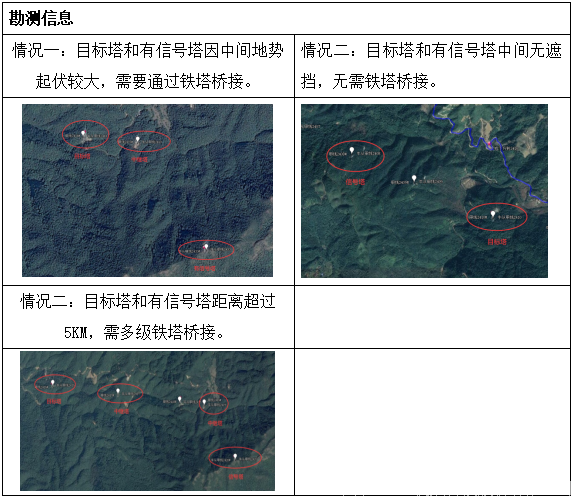

经实地勘测，项目共发现有7基无信号塔需要安装设备，全线两塔之间的距离小于500m ， 以 全部需采用RT（终端接入）、Relay（信号中继）、AP（数据汇聚）的微波自组网方案，将前端信息 稳定 回传。

    运行效果

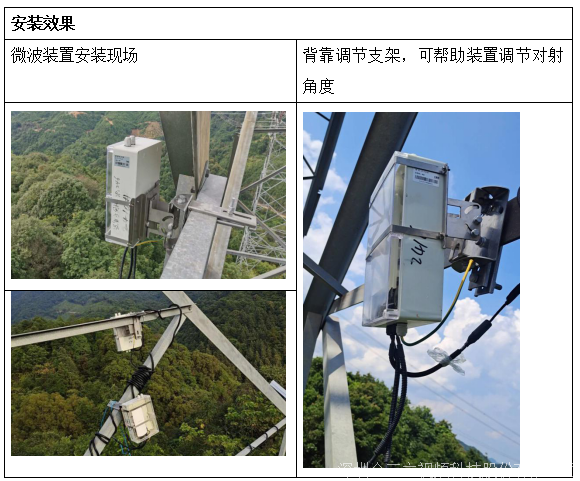

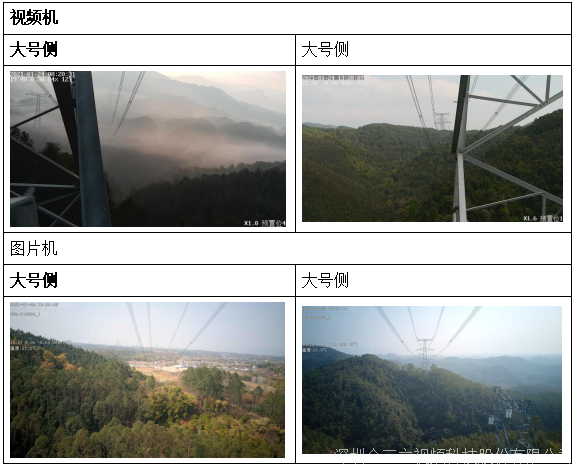

依据现场勘察结果制定 适宜 安装方案，设备上塔后，运行效果稳定，设备上线率100%，数据上传无丢包情况，视频传输流畅。

4. 客户价值

    超高压综合监测项目4G/5G+微波的通讯方案，解决了输电线路全线在线检测中无信号区域通讯传输的需求，以微波装置代替传统的光纤部署， 在 节省大量的施工和硬件成本 的同时 ，提升 超高压 总体运维巡检效率。
