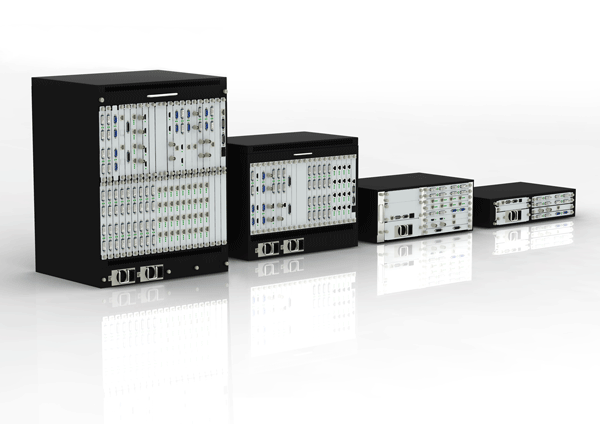

多拼控制器 ST-VD
纯硬件FPGA架构，支持热插拔
无缝实时切换
管理权限分级
场景自动轮巡
支持单屏显示，多屏显示拼接的功能
参数 | ||||||
机型 | 2U | 4U | 8U | 13U | 19U | 27U |
最大输入板/输出板数量 | 2*2 | 4*4 | 8*9 | 16*18 | 32*18 | 32*36 |
输入板 | CVBS、VGA、DVI、 HDMI、SDI刀片式输入板 | |||||
输出卡 | DVI-I 连接器（能够同时输出数字信号和模拟信号） | |||||
控制协议 | 串口协议 、网络协议 | |||||
操作方式 | 标准RS-232、远程网络控制 | |||||
温度 | 0~40℃ | |||||
湿度 | 10%~90% | |||||
重量 | 7.65KG | 10.10KG | 16.30KG | 23.20KG | 30.30KG | 37.4KG |
外观尺寸（W*D*H） | 440*300*90mm | 440*300*1800mm | 440*300*360mm | 440*300*585mm | 440*300*855mm | 440*300*1215mm |
工作电压 | 110~250V/AC 50~60HZ | |||||
最大功率 | 300W | 300W | 300W | 600W | 600W | 650W |
类别 | 型号 | 产品描述 |
多拼控制器 | ST-VD70 | 输入支持Video、VGA、HDMI、DVI，输出DVI口，简易拼接，不支持漫游叠加、任意缩放 |
ST-VD71 | 输入支持Video、VGA、HDMI、DVI，输出DVI口，单屏支持2路漫游、叠加，可实现跨屏漫游叠加功能 | |
ST-VD72 | 输入支持Video、VGA、HDMI、DVI，输出DVI口，可实现单屏四画面分割，单屏支持4路漫游、叠加，可实现跨屏漫游叠加功能 | |
ST-VD61-0404 | 4x4 VGA矩阵切换器，前面板和RS-232控制，350 MHz | |
ST-VD61-0808 | 8x8 VGA矩阵切换器，前面板和RS-232控制，350 MHz | |
ST-VD61-1616 | 16x16 VGA矩阵切换器，前面板和RS-232控制，350 MHz | |
多拼控制器板卡 | ST-VD输入B板 | 2路AV信号输入接口 |
2路VGA信号输入接口 | ||
2路HDMI信号输入接口 | ||
2路DVI信号输入接口 | ||
ST-VD输出C板 | 2路DVI输出接口,最大支持72路信号输出 |
