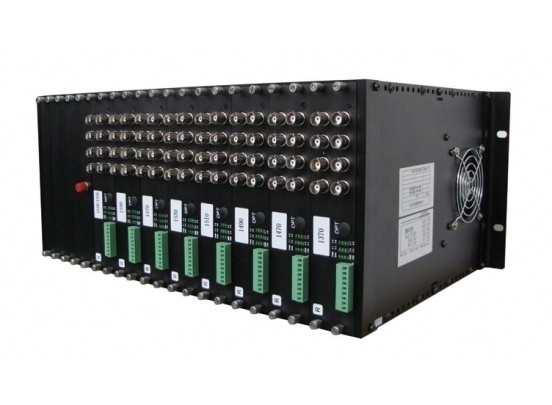

节点视音频光端机（局端机）ST-GC-N
单芯光纤最多能传输256路视频的前端信号，单纤最大满足256个节点的传输接入
光自动保护切换技术(<1ms)的应用，大大增强了系统通信的可靠性，稳定性和可维护性
支持总线级联式、分布式等各种连接应用，适用于环/树/星形网等多种网络结构
具备电源、光纤链路、数据状态，视频支路状态完善的指示
采用雷电、浪涌，ESD防护设计
采用工业级设计和器件、全表面贴装技术
|
光学指标 |
|
|
光口类型 |
FC |
|
波长 |
1310/1550nm |
|
出纤功率 |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
接收灵敏度 |
≤-26dBm |
|
单波长带宽 |
2.5G |
|
传输距离 |
多模 0-2km ； 单模： 0-25km ， 0-60km ， 0-100km |
|
最大光功率预留量 |
15dbm/20dbm/25dbm/30dbm |
|
光纤接口 |
FC/ST/SC可选 |
|
视频指标 |
|
|
视频通道 |
8~256可选 |
|
信号制式 |
PAL/NTSC/SECAM |
|
标称输入输出电平 |
1Vp-p （典型） |
|
标称输入输出阻抗 |
75Ω |
|
每通道带宽 |
8 MHz |
|
抽样频率 |
16MHz |
|
量化等级 |
8/10bit |
|
微分增益 |
< 1%（典型值） |
|
微分相位 |
< 1˚（典型值） |
|
加权信噪比 |
65dB（典型值） |
|
色亮度延时 |
10ns（典型值） |
|
色亮度增益差 |
± 10% （典型值） |
|
连接器 |
金属 BNC |
|
数据接口 |
|
|
数据速率 |
DC-115.2Kbps/DC-2Mbps |
|
尺寸 / 供电 / 功率 |
|
|
尺寸 |
19英寸标准机箱 |
|
供电方式 |
机架电压交直流 220V/110V 、 -48V 、 +24V 、 +12V 可选 |
|
最大消耗功率 |
150W(整机架 ) |
|
产品型号 |
产品描述 |
|
ST-GC-F-2U |
19英寸全铝机箱，标准21槽位，内置式双电源（机箱） |
|
ST-GC-N-8 |
8路BNC视频局端板卡，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-N-16 |
16路BNC视频局端板卡，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-N-8S |
8路BNC视频局端板卡，1路共享反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-N-16S |
16路BNC视频局端板卡，1路共享反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
