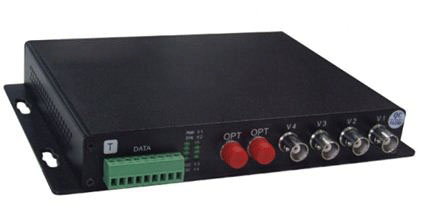

节点视音频光端机（远端机） ST-GC-F
单芯光纤最多能传输256路视频的前端信号，单纤最大满足256个节点的传输接入
光纤总线上任一节点发生故障或者掉电，故障点自动切除或恢复，不影响其它节点的正常通信
支持总线级联式、分布式等各种连接应用，适用于环/树/星形网等多种网络结构
具有防尘、防盐雾、防酸雾等性能
采用雷电、浪涌，ESD防护设计
采用工业级设计和器件、全表面贴装技术
光学指标 | |
光口类型 | FC |
波长 | 1310/1550nm |
出纤功率 | 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
接收灵敏度 | ≤-26dBm |
单波长带宽 | 1.25G |
传输距离 | 多模0-2km； 单模：0-25km，0-60km，0-100km |
最大光功率预留量 | 15dbm/20dbm/25dbm/30dbm |
光纤接口 | FC/ST/SC可选 |
视频指标 | |
视频通道： | 1-4可选 |
信号制式： | PAL/NTSC/SECAM |
标称输入输出电平 | 1Vp-p （典型） |
标称输入输出阻抗 | 75Ω |
每通道带宽 | 8 MHz |
抽样频率 | 16MHz |
量化等级 | 8/10bit |
微分增益 | < 1%（典型值） |
微分相位 | < 1˚（典型值） |
加权信噪比 | 65dB（典型值） |
色亮度延时差 | 10ns（典型值） |
色亮度增益差 | ±10%（典型值） |
连接器 | 金属BNC |
数据接口 | |
数据数率 | DC-115.2Kbps/DC-2Mbps |
尺寸/供电/功率 | |
尺寸 | 200mm(长)*138mm(宽)*26mm(高) |
供电方式 | 外接电源适配器,220V/110VAC、-48VDC、24VDC、12VDC可选 |
最大消耗功率 | 5W |
产品型号 | 产品描述 |
ST-GC-F-1 | 1路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
ST-GC-F-2 | 2路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
ST-GC-F-4 | 4路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
ST-GC-F-1S | 1路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
ST-GC-F-2S | 2路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
ST-GC-F-4S | 4路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
