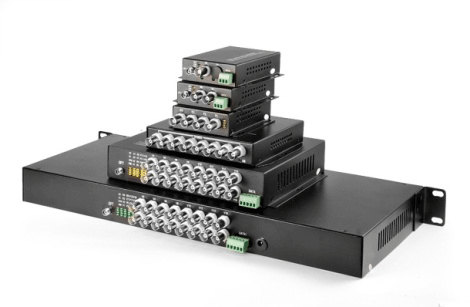

点对点视音频光端机 ST-GC-L
支持视频信号、控制信号、音频信号、开关量信号通过单芯光缆远距离传输，信号稳定，抗干扰性强
兼容 PAL 、NTSC 、SECAM 视频制式
支持视频无损再生中继
工业级模块化设计 ，三级防雷结构设计，可自动恢复过载保护
传输距离：20公里（出厂标准），60-80公里选配
|
光学指标 |
|
|
光口类型 |
FC光口 |
|
波长 |
1310/1550nm |
|
单波长带宽 |
1.25G |
|
传输距离 |
标配20KM，40-80KM可选 |
|
视频指标 |
|
|
视频接口形式 |
BNC |
|
视频输入 / 输出阻抗 |
75 Ω(不平衡) |
|
视频输入 / 输出电压 |
1VP - P(峰- 峰值) |
|
视频带宽 |
8MHz |
|
视频采样 |
15MHz高速采样 |
|
微分增益 |
（10%-90%APL） DG <1%( 典型值) |
|
微分相位 |
（10%-90%APL） DP <0.7°( 典型值) |
|
视频信噪比 (加权) |
S/N ≥ 70dB （最大光学链路损耗时） |
|
数据接口 |
|
|
数据接口端子 |
标准工业接线端子 |
|
数据接口信号 |
RS-232、RS-422、RS-485 、曼码/ Biphase、开关信号 |
|
码速率 |
0～256Kbps |
|
误码率 |
≤ 10-9 |
|
工作环境 |
|
|
环境温度 |
-30 ℃～+75 ℃ |
|
贮存温度 |
-40 ℃～+85 ℃ |
|
相对湿度 |
0～95% (无冷凝结) |
|
尺寸/功率 |
|
|
尺寸大小 |
壁挂式或独立 式 尺寸：121mm(长)*130mm(宽)*28mm(高)，121mm(长)*130mm(宽)*44mm(高) 1U机架式 尺寸： 1U标准： 480mm(L) X 250mm(W) X 45mm(H) |
|
内部电源功耗 |
2.5 W |
|
产品型号 |
产品描述 |
|
ST-GC-L-1 |
1路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-1S |
1路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-L-2 |
2路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-2S |
2路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-L-4 |
4路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-4S |
4路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-L-8 |
8路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-8S |
8路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-L-12 |
12路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-12S |
12路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
|
ST-GC-L-16 |
16路BNC视频，单模单纤，FC接口，波长1310nm，传输距离20KM |
|
ST-GC-L-16S |
16路BNC视频，1路反向数据，单模，单纤双向，FC接口，波长1310/1550nm，传输距离20KM |
