E-NVS视频综合管理平台 ST-NTMS-CD/CC系列
E-NVS视频管理系统是基于运营级架构设计、结合工业级服务器、集金三立“网视星”智能交通视频管理平台和磁盘阵列于一体,支持分布式实施的网络化、高清化、智能化视频监控系统。
E-NVS产品具有实施便捷、功能强大、操作简单、维护方便、稳定性高的特点,可满足大中型视频监控系统应用,适用于 交通、金融、公安、 司法 、电信、电力、教育 、能源、园区、楼宇 等领域 的安全防范。
E-NVS系统采用运营级架构设计,系统由数据库单元、中心管理单元、业务管理单元、信令接入单元、媒体分发单元、媒体录像单元、接入网关单元、网管单元等多部分组成,采用分布式搭建方式,可支持10万路视频的运营和管理。采用集成式搭建方式,单台服务器可管理 3000 路视频,并提供分布式的录像、转发搭建架构。
系统通过了GB/T 28181、GB/T 28059、ONVIF等多种国家标准协议和国际组织协议认证。
系统服务器采用工业级硬件结构,支持RAID 0 / 1 / 10/ 5 / 6,支持全局热备,支持卷 容量在线扩展 ,支持RAID自动重建,支持网络、磁盘、硬件、风扇、电源等部件故障报警,支持磁盘故障图形化管理,远程邮件报警、声鸣警示、集中监控界面提供语音报警功能,冗余风扇,2+1冗余电源(可选)。
操作系统基于企业级Linux系统进行裁剪,仅保留服务所需的基本系统服务,极大地增强了系统稳定性。
系统支持双机热备(可选)。
系统支持自动或手动媒体分发负载均衡。
E-NVS主机系列
型号 参数 |
ST-NTMS-C D08 |
ST-NTMS-CD16 |
ST-NTMS-CD24 |
|||||||
网络接口 |
2 千兆口 RJ45 |
|||||||||
操作系统 |
Linux |
|||||||||
码流( bps ) |
4M |
2M |
1M |
4M |
2M |
1M |
4M |
2M |
1M |
|
参考录像能力(路) |
30 |
60 |
120 |
60 |
120 |
200 |
60 |
120 |
200 |
|
参考转发能力(路) |
20 |
40 |
80 |
25 |
50 |
100 |
25 |
50 |
100 |
|
单机录像最大码流 |
120Mbps |
240Mbps |
240Mbps |
|||||||
单机转发最大码流 |
80Mbps |
100Mbps |
100Mbps |
|||||||
本地存储 |
8 ×SATA硬盘 |
16×SATA硬盘 |
24 ×SATA硬盘 |
|||||||
主要功能模块 |
接入、转发、录像、报警模块 |
|||||||||
RAID 支持 |
无 |
RAID 0、1、5 、6、 1 0 |
||||||||
业务功能 |
音视频实时浏览、电子地图、报警管理、录像管理(存储/回放)、用户管理、网络管理 |
|||||||||
从机及扩展存储 |
支持 |
|||||||||
工作温度/湿度 |
温度-10℃ ~ +50℃/湿度≤90% |
|||||||||
电源 |
AC220V , 50Hz |
|||||||||
电源 冗余 |
单电源 |
1 +1 冗余 电源 (可选) |
1 +1 冗余 电源 (可选) |
|||||||
功耗(不含硬盘) |
80W |
120W |
120W |
|||||||
尺寸(不含包装) |
88 mm x 4 30 mm x 660 mm |
6 6 0 × 430 × 1 33 mm |
660 x 43 0 x 178 mm |
|||||||

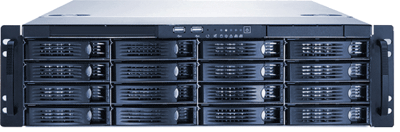

外观 |
|
|
|
E-NVS 从机系列
参数 |
ST-NTMS-C D08 |
ST-NTMS-CD16 |
ST-NTMS-CD24 |
|||||||
网络接口 |
2 千兆口 RJ45 |
|||||||||
操作系统 |
Linux |
|||||||||
码流( bps ) |
4 M |
2 M |
1M |
4 M |
2 M |
1M |
4 M |
2 M |
1M |
|
单机录像能力(路) |
30 |
60 |
120 |
60 |
120 |
200 |
60 |
120 |
200 |
|
单机转发能力(路) |
20 |
40 |
80 |
25 |
50 |
100 |
25 |
50 |
100 |
|
单机录像最大码流 |
120Mbps |
200Mbps |
200Mbps |
|||||||
单机转发最大码流 |
80Mbps |
100Mbps |
100Mbps |
|||||||
本地存储 |
8×SATA硬盘 |
16×SATA硬盘 |
24 ×SATA硬盘 |
|||||||
主要功能模块 |
转发、录像、报警模块 |
|||||||||
RAID 支持 |
无 |
RAID 0、1、5 、6、 1 0 |
||||||||
业务功能 |
录像管理(存储 / 回放) |
|||||||||
工作温度/湿度 |
温度-10 ℃ ~ +50 ℃/ 湿度 ≤ 9 0 % |
|||||||||
电源 |
AC220V,50Hz |
|||||||||
电源 冗余 |
单电源 |
1 +1 冗余 电源 (可选) |
1 +1 冗余 电源 (可选) |
|||||||
功耗(不含硬盘) |
80W |
120W |
120W |
|||||||
尺寸(不含包装) |
88 mm x 4 30 mm x 660 mm |
6 6 0 × 430 × 1 33 mm |
660 x 43 0 x 178 mm |
|||||||
外观 |
|
|
|
产品名称 |
产品型号 |
产品描述 |
E-NVS主机 ST-NTMS-CD系列
|
ST-NTMS-CD08-S |
主要提供中心管理服务,可集成流媒体服务、录像服务模块于一体;单机支持3000路视频管理;支持8块SATA硬盘;支持双千兆网口; |
ST-NTMS-CD16-SR |
主要提供中心管理服务,可集成流媒体服务、录像服务模块于一体;单机支持3000路视频管理;支持16块SATA硬盘;支持双千兆网口;支持RAID 0/1/5 /6/ 10; |
|
ST-NTMS-CD16-DR |
主要提供中心管理服务,可集成流媒体服务、录像服务模块于一体;单机支持3000路视频管理;支持16块SATA硬盘;支持双千兆网口;支持RAID 0/1/5 /6/ 10; 支持1+1冗余电源; |
|
ST-NTMS-CD24-SR |
主要提供中心管理服务,可集成流媒体服务、录像服务模块于一体;单机支持3000路视频管理;支持24×SATA硬盘;支持RAID 0/1/10/5/6;支持双千兆网口; |
|
ST-NTMS-CD24-DR |
主要提供中心管理服务,可集成流媒体服务、录像服务模块于一体;单机支持3000路视频管理;支持24×SATA硬盘;支持RAID 0/1/10/5/6;支持双千兆网口;支持1+1冗余电源; |
|
E-NVS从机 ST-NTMS-CC系列
|
ST-NTMS-CC08-S |
集成流媒体服务、录像服务模块,支持媒体转发、NAT穿透、流媒体负载均衡、中心直存等功能;单机支持8块SATA硬盘,80Mbps流媒体分发,支持横向扩展;支持双千兆网卡; |
ST-NTMS-CC16-DR |
集成流媒体服务、录像服务模块,支持媒体转发、NAT穿透、流媒体负载均衡、中心直存等功能;单机支持16块SATA硬盘,240Mbps流媒体分发,支持横向扩展;支持双千兆网卡;支持RAID 0/1/5 /6/ 10; |
|
ST-NTMS-CC16-DR |
集成流媒体服务、录像服务模块,支持媒体转发、NAT穿透、流媒体负载均衡、中心直存等功能;单机支持16块SATA硬盘,240Mbps流媒体分发,支持横向扩展;支持双千兆网卡;支持RAID 0/1/5 /6/ 10;支持1+1冗余电源; |
|
ST-NTMS-CC24-SR |
集成流媒体服务、录像服务模块,支持媒体转发、NAT穿透、流媒体负载均衡、中心直存等功能;单机支持240Mbps流媒体分发,支持横向扩展;支持24×SATA硬盘;支持RAID 0/1/10/5/6;支持双千兆网口; |
|
ST-NTMS-CC24-DR |
集成流媒体服务、录像服务模块,支持媒体转发、NAT穿透、流媒体负载均衡、中心直存等功能;单机支持240Mbps流媒体分发,支持横向扩展;支持24×SATA硬盘;支持RAID 0/1/10/5/6;支持双千兆网口;支持1+1冗余电源; |
