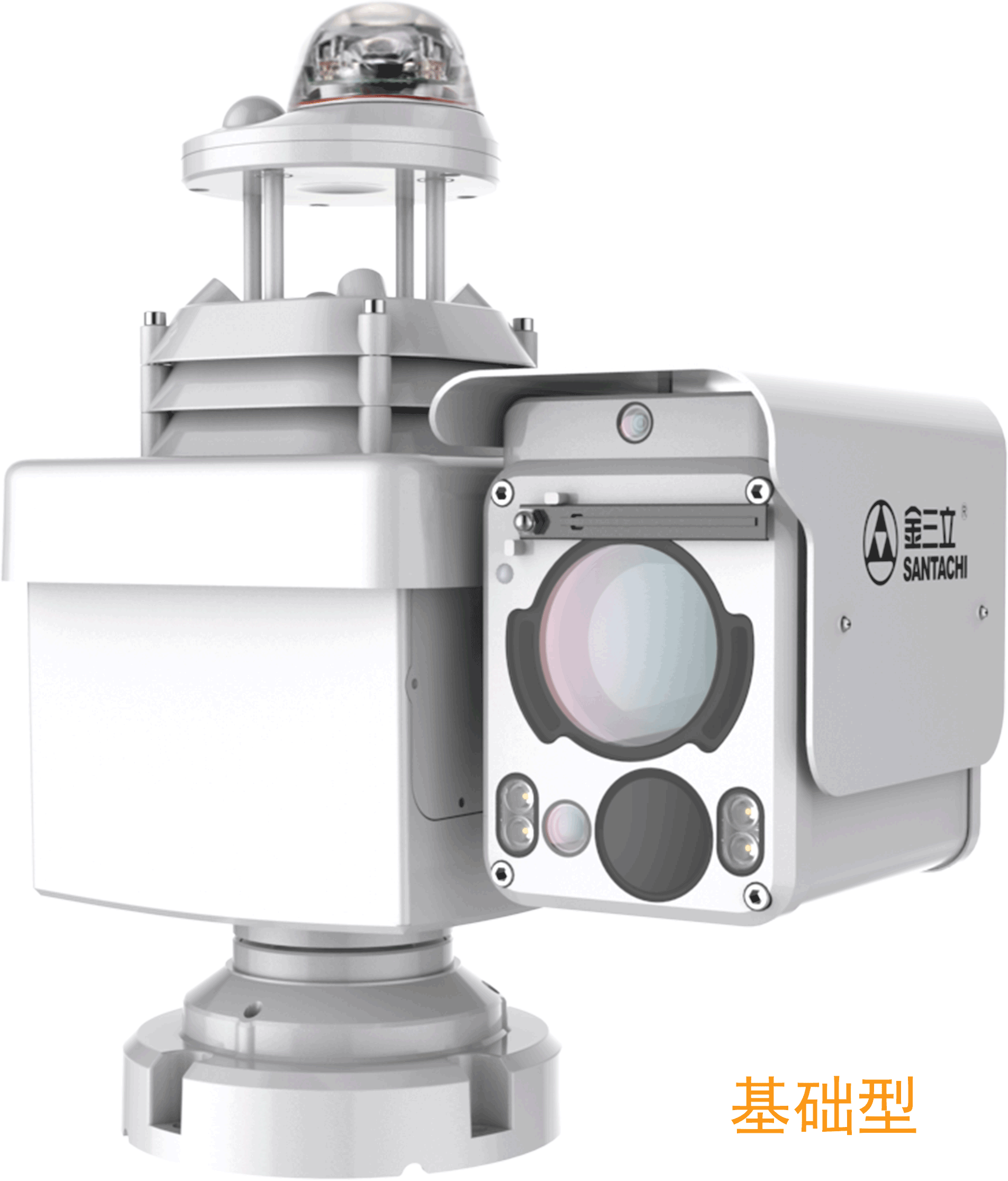

电力超高清5G测温装置 V7i
V7i是一款集热成像测温、4K变倍、超高清摄像、全景值守、点云测距、微气象监测、5G应用一体化设计的电力超高清测温装置。
装置可实现输电线路、终端场/塔、变电站等本体设备热缺陷检测、4K超高清视频监测、通道隐患智能快速识别，及早期发现设备热缺陷问题、现场安全问题并预警，进一步提升智能化运维管理效率，降低输电隐患发生率。
·双光画中画，灵活测温
融合可见光和热成像技术，以画中画形式融合呈现，实现灵活测温
·七维微气象，测温校正
搭载七维微气象模块，提供环境数据，校正红外测温数据，提高测温可信度
·多模判断，及早预警
通过表面温度判断、三相比较判断、相对温差判断模式，对异常温度进行预警上告
·红外巡检，省心省力
装置可自动实现对输电线路金具、终端塔/场的套管、尾管等红外测温巡检，系统会根据巡检数据进行分析，自动生成红外巡检报告。
·三维测距，精准告警
基于三维点云数据和二维图像数据，前端重构三维空间数据模型，实时分析、动态量测隐患与导线的距离，超过安全阈值时联动高精度云台&超清4K变倍二次分析确定，实现超安全距离自动告警，告警有效率100%。
·5G应用，极致体验
5G技术应用，体验超清视频，实时预警
序号 | 类别 | 电力超高清5G测温装置 | ||||||
云台热成像摄像机 | ||||||||
1 | 传感器类型 | 非制冷型氧化钒红外探测器 | ||||||
3 | 分辨率 | 256×192 | 384×288 | |||||
4 | 精度 | ±2℃或读数的±2% | ||||||
6 | 调色板 | 黑热/白热/铁红/彩虹等多种伪彩 | ||||||
云台可见光摄像机 | 抓拍摄像机 | 40倍变倍摄像机 | ||||||
1 | 传感器类型 | 1/2.8" Progressive Scan CMOS | 1/1.8" Progressive Scan CMOS | |||||
2 | 像素 | 3200万 | 800万 | |||||
3 | 分辨率 | 6560×4928 | 3840×2160 | |||||
基座全景摄像机 (基座型) | 左下侧摄像机 | 前置摄像机 | 右下侧摄像机 | |||||
1 | 传感器类型 | 1/2.8" Progressive Scan CMOS | 1/2.8" Progressive Scan CMOS | 1/2.8" Progressive Scan CMOS | ||||
2 | 像素 | 200万 | 800万 | 200万 | ||||
3 | 分辨率 | 1920×1080 | 3840×2160 | 1920×1080 | ||||
云台功能 | ||||||||
1 | 云台 | 支持水平0°~360°连续旋转，垂直-90°~+90°自动翻转 | ||||||
2 | 预置位 | ≥256个 | ||||||
3 | 透雾 | 支持透雾 | ||||||
4 | 雨刮 | 支持智能雨刮 | ||||||
微气象 | ||||||||
1 | 温度 | -40℃～＋80℃；误差±0.3℃；分辨力0.1℃ | ||||||
2 | 湿度 | 0～100％；误差±2%；分辨力1% | ||||||
3 | 风速 | 0～60m/s；±（0.5+0.03V）m/s，V为标准风速值；分辨力0.1m/s | ||||||
4 | 风向 | 以正北方向为基准点，8个方位的风向测定；误差±5°；分辨力3° | ||||||
5 | 雨量 | 单位mm；误差±4％；分辨力0.1mm | ||||||
6 | 气压 | 550hPa～1100hPa；±0.3hPa；分辨力0.1hPa | ||||||
7 | 光辐射 | 0～1800W/m2；误差≤5％；分辨力1W/m2 | ||||||
通用功能 | ||||||||
1 | 在线测温 | 支持在线测温，及时发现热缺陷问题并预警 | ||||||
2 | 红外巡检 | 支持自动红外巡检，自动生成、在线查看、一键导出红外巡检报告 | ||||||
3 | 智能巡线 | 支持自动智能巡线，可配置巡线时间、名称 | ||||||
4 | 智能分析 | 支持前端实时视频分析，类型包括机械车辆识别、导线异物、山火、烟雾等 | ||||||
5 | 流量管理 | 支持每月、每日流量限额使用，依据剩余流量自动切换工作模式 | ||||||
6 | 电量管理 | 支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式 | ||||||
7 | 远程管理 | 支持装置远程在线升级，装置相关状态数据实时上传 | ||||||
8 | 声光告警(可选) | 支持智能分析后联动声光告警功能 | ||||||
特有功能(基座型) | ||||||||
1 | 三维测距（可选） | 支持基于点云的机械车辆测距 | ||||||
2 | 双重分析 | 支持超高清镜头全天候值守，联动变倍镜头二次分析隐患确定 | ||||||
3 | 全景值守 | 支持基座全天候值守 | ||||||
通讯 | ||||||||
1 | 网络传输 | 支持双卡5G/4G全网通、APN专网接入移动网络、信号强度显示 | ||||||
2 | 安全 | 支持国网加密芯片、南网加密芯片加密、TF卡加密进行数据加密方式 | ||||||
3 | 支持协议 | 国网图像视频综合协议、南网协议、金三立协议，支持协议对接定制 | ||||||
供电系统 | V9i基础型 | V9i基座型 | ||||||
1 | 太阳能板 | 标配1块180W太阳能电池板 | 标配2块180W太阳能电池板 | |||||
2 | 电池 | 标配100AH，锂电/胶体/硅能可选 | 标配200AH，锂电/胶体/硅能可选 | |||||
3 | 无阳光工作时间 | ≥20天 | ||||||
常规参数 | V9i基础型 | V9i基座型 | ||||||
1 | 存储 | 标配64G TF卡，支持前端图片/视频存储，支持断网续传 | ||||||
2 | 定位 | 支持北斗/GPS定位 | ||||||
3 | 接口 | 支持DC12V接口、USB接口、SIM卡接口 | ||||||
4 | 电源 | DC 12.8V | ||||||
5 | 工作温湿度 | 工作温度：-40℃～70℃；相对湿度：5%RH～100%RH | ||||||
6 | 防护等级 | IP67 | ||||||
7 | 主机尺寸 mm | 306×200×399 | 316×223×410 | |||||
8 | 主机重量 Kg | 6.6kg | 7.5kg | |||||
