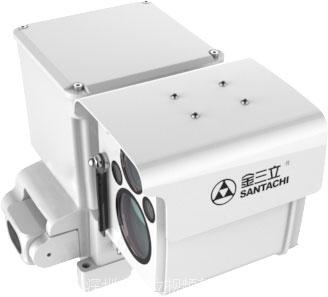

双光谱图像监控装置V5i

双光谱图像监控装置是一款结合可见光与热成像，结合金具测温与细节监测的一体化图像监控装置，适用于对输电线路杆塔、电缆终端场以及变配电站进行测温、图像监测。装置不仅能对接续金具、绝缘子、高压套管等关键设备、以及周边烟火等进行温度监测并及时预警，同时也能对塔基、通道、金具等监测对象作全方位图像视频监测，极大提高电力巡检效率，及时发现线路或设备热缺陷问题并预警。

·支持监测杆塔设备温度以及时发现热缺陷问题并预警

·支持可见光和热成像画中画及图像融合

·支持自动生成、在线查看、一键导出红外巡检报告功能

·全方位智能动态监测：垂直-90°~+90°旋转

·30倍光学变焦，实现对本塔状态、金具、绝缘子串、导线和通道等细节全方位状态追踪

·基于行业深度定制智能分析算法，支持图片抓拍分析、AI目标识别功能

·支持线路自动巡线

·智能AI功能支持透雾、智能曝光AE、智能聚焦AF

·防护等级IP67

序号	类别	双光融合图像监控装置
热成像摄像机
1	传感器类型	非制冷型氧化钒红外探测器
2	NETD（噪声等效温差）	≤ 60mk(@F#=1.0)
3	调色板	黑热/白热/铁红/彩虹等多种伪彩
可见光摄像机		云台摄像机	通道摄像机
1	传感器类型	1/2.8" Progressive Scan CMOS	1/2.8" Progressive Scan CMOS
2	像素	200万	1600万	200万（夜视）
3	镜头	30倍光学变倍	3.8mm/F2.2	4mm/F1.0
4	分辨率	1920×1080	4656×3496	1920×1080
5	最低照度	夜视彩色:0.001Lux @(F1.0,AGC ON)
云台
1	云台	支持垂直-90°~+90°自动翻转，无监视盲区
2	预置位	≥255个
3	雨刮	支持智能雨刮
图片/视频
1	帧率	1fps~30fps可调
2	图像设置	可调防闪烁，AE，3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等
3	图像增强	支持背光补偿、数字宽动态、强光抑制、数字降噪
4	字符叠加	支持自定义文字、时间、光伏阵列电压和电流、电池电流和电流、流量、信号强度等OSD叠加
功能
1	智能巡线	支持智能巡线，可配置巡线时间、名称
2	智能分析	具有智能分析功能，可识别导线异物、烟雾、火点、吊车、塔吊等大型施工机械的安全隐患，如识别到安全隐患能自动抓拍，抓拍的画面上能将隐患类型标识出来,并及时向平台上告报警信息
3	电量管理	支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式
4	流量管理	支持每月、每日流量限额使用，依据剩余流量自动切换工作模式
5	远程在线管理	支持装置远程在线升级，装置相关状态数据实时上传
压缩标准
1	编码格式	视频编码H.265/H.264；图片JPEG
2	编码类型	BaseLine Profile/Main Profile
3	压缩输出码率	32 Kbps~16Mbps，CBR/VBR可调
通讯
1	网络传输	支持双卡4G全网、APN专网通接入移动网络、流量管理、信号强度显示
2	安全	支持南瑞加密、南网加密等数据加密方式
3	支持协议	国网I1协议和B接口协议、南网协议、金三立协议，支持协议对接定制
供电系统
1	太阳能板	30W/60W太阳能电池板
2	电池	20AH/30AH锂电池，30AH硅能电池可选
3	无阳光工作时间	≥30天
常规参数
1	功耗	休眠功耗≤0.2W
2	存储	标准配置32G TF卡，支持前端图片存储，支持断网续传
3	定位	支持北斗定位/GPS
4	接口	支持DC12V接口、USB接口、SIM卡接口
5	工作温湿度	工作温度：-40℃～70℃ 相对湿度：5%RH——100%RH
6	电源	DC12V
7	防护等级	IP67
8	主机尺寸 mm	239mm×173mm×190mm
9	主机重量 Kg	3.55kg
