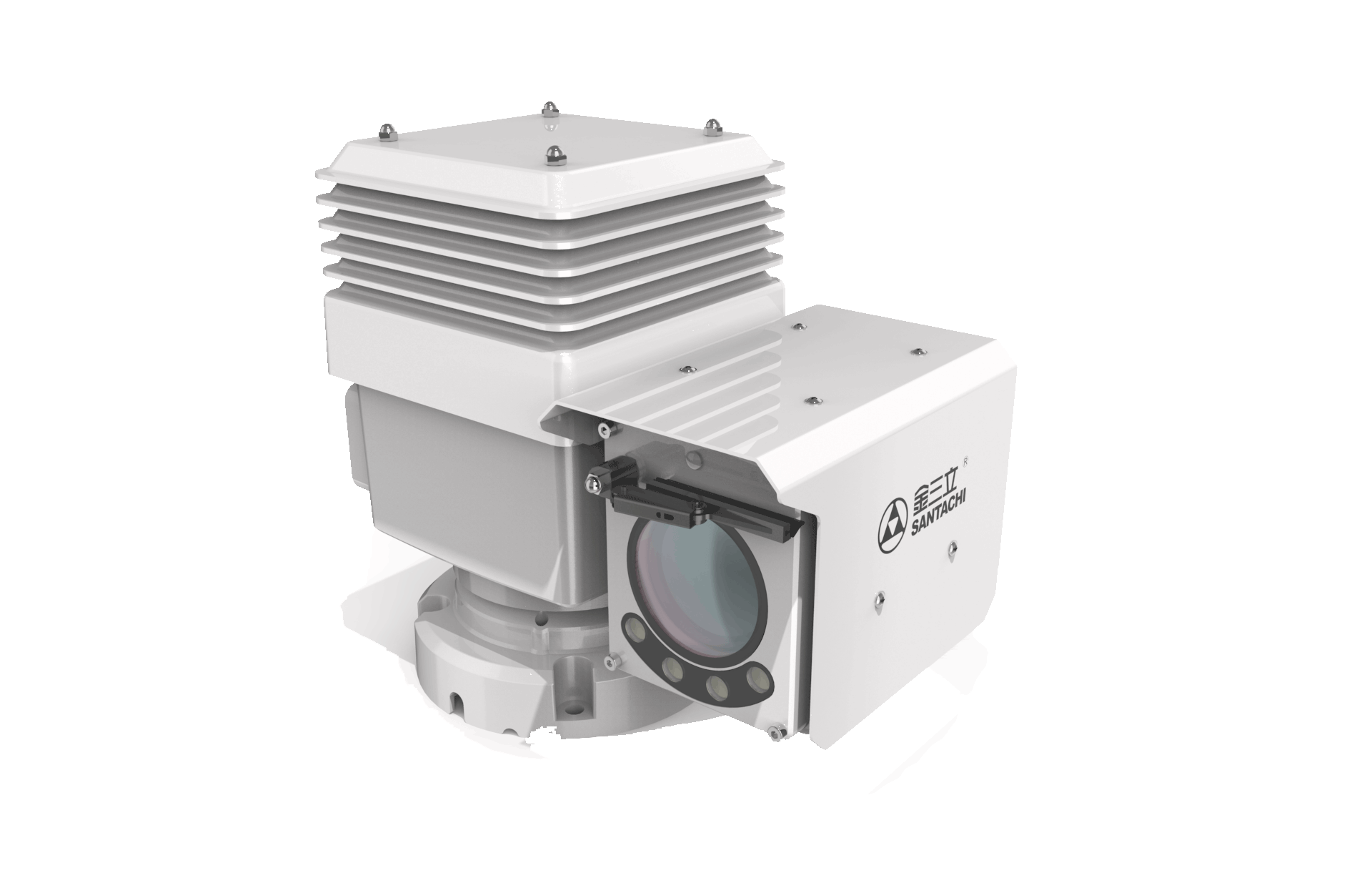

输电线路覆冰监测装置
【概括】
通过视频图像监测覆冰生长过程，实时监测覆冰严重程度，为运维人员判断覆冰严重程度提供依据；可以实现对杆塔所处区域的小范围气象环境和参数进行实时在线监测，为调度和运行提供方便及有效的分析依据，为防灾减灾工作安排提供现场数据支撑，提高线路运维水平。
内置40X光学变倍镜头，水平360°、垂直-90°~+90°云台；
支持视窗玻璃加热，覆冰条件下也能正常进行视频图像采集；
可测量周边小范围温度、湿度；
配置高性能高容量供电系统，保证恶劣天气下长时间持续工作；
支持实时视频、预置位抓拍等多种采集模式；
坚实耐用的整体设计，便于安装，全天候监测。
|
序号 |
类别 |
规格 |
|
摄像机 |
||
|
1 |
传感器类型 |
1/1.8" Progressive Scan CMOS |
|
2 |
像素 |
200万像 |
|
3 |
光学倍率 |
40X |
|
4 |
焦距 |
5.5-220mm |
|
5 |
最低照度 |
彩色:0.01Lux @(F1.6,AGC ON) |
|
云台 |
||
|
1 |
水平范围 |
水平360°连续旋转，垂直-90°~ +90° |
|
2 |
水平速度 |
水平键控速度:0.1°～60°/S之间 |
|
3 |
垂直速度 |
垂直键控速度: 0.1°～60°/S之间 |
|
4 |
看守位 |
支持预置位 |
|
5 |
预置位 |
1000个 |
|
6 |
巡航 |
16条, 每条可添加16个预置点 |
|
7 |
断电记忆 |
支持 |
|
压缩标准 |
||
|
1 |
编码格式 |
视频编码H.265/H.264；图片JPEG |
|
2 |
编码类型 |
H.265Main Profile/H.264 BaseLine Profile/Main Profile/High Profile |
|
3 |
压缩输出码率 |
32 Kbps~16Mbps，CBR/VBR可调 |
|
图片/视频 |
||
|
1 |
图像分辨率 |
200万1920×1088 |
|
2 |
帧率 |
1fps~30fps可调 |
|
3 |
图像设置 |
通过客户端或者IE浏览器可调镜像，防闪烁，AE，3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等 |
|
4 |
图像增强 |
支持背光补偿、数字宽动态、强光抑制、数字降噪 |
|
5 |
字符叠加 |
默认带时间和充电状态，支持自定义文字 |
|
特殊功能 |
||
|
1 |
视窗防覆冰 |
支持视窗玻璃加热融冰，支持自动和手动融冰 |
|
2 |
智能分析 |
大型机械识别（吊车、挖掘机、泵车等） |
|
3 |
电量管理 |
支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式 |
|
4 |
流量管理 |
支持每月、每日流量限额使用，依据剩余流量自动切换工作模式 |
|
通讯 |
||
|
1 |
网络传输 |
支持4G全网通接入移动网络、流量管理、信号强度显示 |
|
2 |
安全接入 |
可支持国网南瑞安全芯片或者中电普华安全芯片 |
|
3 |
支持协议 |
国网B接口协议，I1协议、南网协议、金三立协议，支持协议对接定制 |
|
温湿度传感器 |
||
|
1 |
温度 |
-40℃～80℃；±0.5℃ |
|
2 |
相对湿度 |
0～100％；±2% |
|
杆塔倾斜传感器 |
||
|
1 |
杆塔倾斜传感器 |
MEMS双轴（顺线方向、横线方向）、监测范围±90°，精确度0.01° |
|
供电系统 |
||
|
1 |
太阳能板 |
180W*2太阳能板 |
|
2 |
电池 |
200AH电池 |
|
3 |
无阳光工作时间 |
≥20天 |
|
通用参数 |
||
|
1 |
功耗 |
休眠功耗≤0.4W |
|
2 |
存储 |
标准配置32G TF卡，支持前端图片存储，支持断网续传 |
|
3 |
定位 |
支持GPS/北斗定位 |
|
4 |
工作温湿度 |
工作温度：-40℃~70℃、相对湿度：0%RH——100%RH |
|
5 |
电源 |
DC12V±10% |
|
6 |
防护等级 |
IP67 |
|
7 |
主机尺寸 |
288.7mm×185.2mm×275.4mm（长×宽×高） |
|
8 |
重量 |
约6kg |
