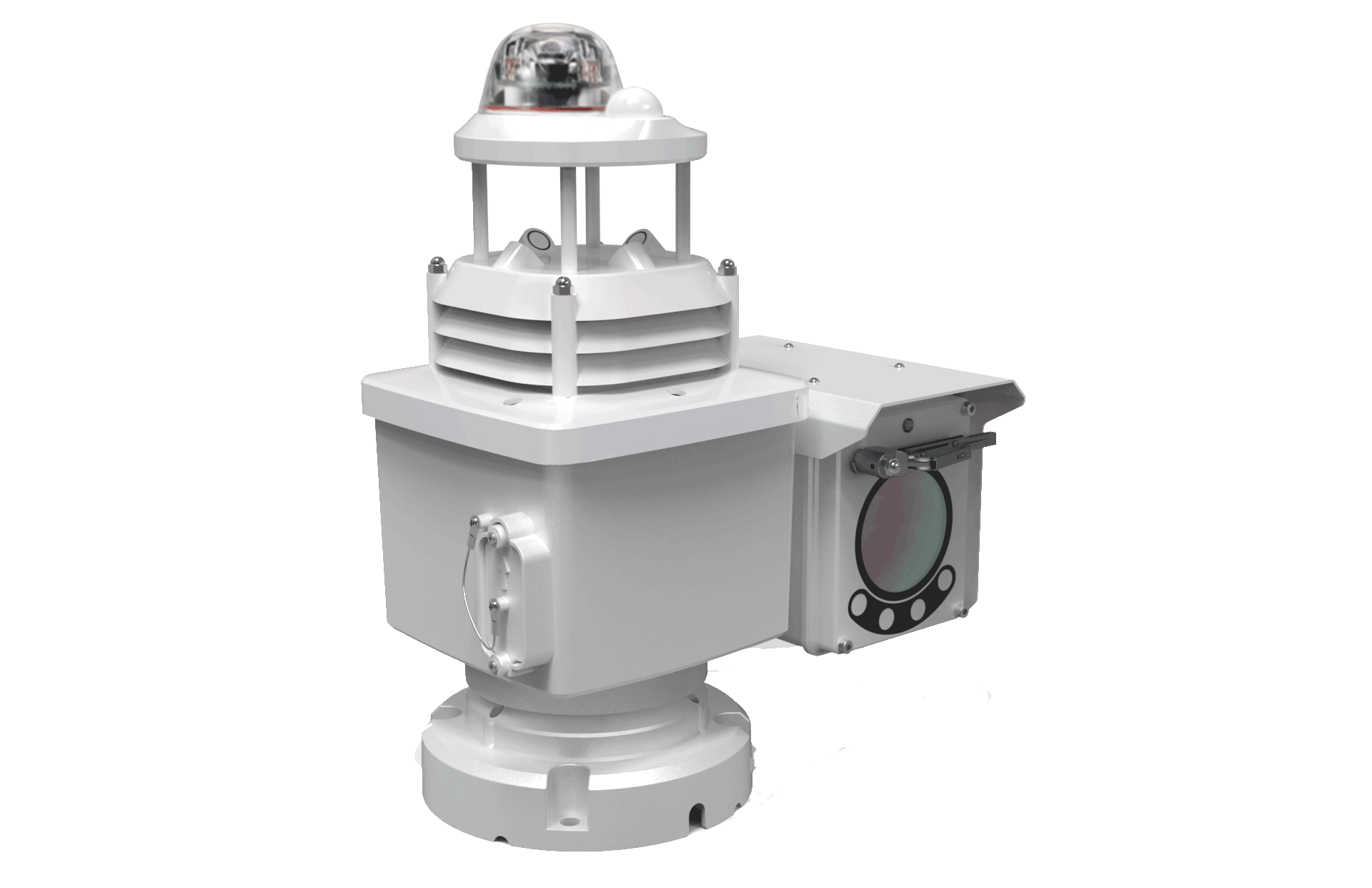

输电线路微气象视频监控装置 M7

【概括】

M7是一款集图像/视频、微气象站、存储、传输、太阳能取电一体的工业化、智能化、一体化设计的输电线路视频监测装置。其不仅可以对输电线廊区域、塔基区域等周边环境以及本塔和周边杆塔的导地线、金具等实现销钉级图像/视频监控，更可以实时监测输电铁塔周边环境的七维微气象，全力守护输电线路的安全。

【应用场景】

装置安装便捷、重量合适、成本较低，适合用于安装在温湿度、风速风向等气象变化复杂的河流跨越地区、峡谷地区的输电线路杆塔上以及其他一些重点杆塔上，更好的保护输电线路的安全。

40倍超星光级光学变焦镜头，支持水平360°旋转，垂直180°旋转；
支持温度、湿度、气压、辐射、风速、风向、雨量等七维微气象实时测量；
支持智能巡线功能；
支持实时视频、定时图片抓拍监控通道、金具和周边环境；
支持自动录像并存储于前端，需要时能调取查看；
支持超过255个预置位；
支持智能雨刮功能，确保镜头表面无污秽遮挡；
支持抓拍图片的智能分析识别，识别对象包括机械车辆、金具等；
4G全网通接入移动网络，智能流量管理功能实时保证网络正常；
休眠功耗≤0.6W，支持智能电量管理，自动切换工作模式；

序号	类别	M7
摄像机
1	传感器类型	1/1.8" Progressive Scan CMOS
2	像素	200万
3	镜头	焦距=5.05-202mm，F值=F1.55-F4.8,
4	最低照度	夜视彩色:0.001Lux
微气象参数
1	温度	-40℃～＋90℃；误差±0.3℃
2	湿度	0～100％；误差±2%
3	气压	300hPa～1100hPa；（绝对）±1hPa；（相对）±0.12hPa
4	太阳辐射	0～1800W/m2；误差±5％
5	风速	0～60m/s；±（0.5＋0.03V）m/s，V为标准风速值
6	风向	装置标记（N）为基准点，方向在0～359.9°，误差±3°
7	雨量	mm为单位，误差±5％
云台功能
1	云台	支持水平360°旋转，垂直180°旋转
2	倍率	40X变倍
3	预置位	超过255个
4	雨刮	支持智能雨刮
压缩标准
1	编码格式	视频编码H.265/H.264；图片JPEG
2	编码类型	BaseLine Profile/Main Profile/High_profile
3	视频码率	32 Kbps~16Mbps，CBR/VBR可调
图片/视频
1	图像分辨率	200万 1920×1080
2	帧率	1fps~30fps可调
3	图像设置	可调防闪烁，AE，增益，2D/3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等
4	图像增强	支持背光补偿、数字宽动态、强光抑制、数字降噪
5	字符叠加	支持自定义文字、时间、微气象参数叠加
功能
1	智能分析	支持图片分析，包括但不限于机械车辆识别（吊车、挖掘机等）
2	电量管理	支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式
3	流量管理	支持每月、每日流量限额使用，依据剩余流量自动切换工作模式
4	录像管理	支持自动录像存储于前端，需要时可从平台调取
通讯
1	网络传输	支持2G/3G/4G全网通接入移动网络
2	安全接入	支持国网加密
3	支持协议	I1协议、南网协议、金三立协议，支持协议对接定制
供电系统
1	太阳能板	单晶硅180W/360W太阳能电池板可选
2	电池	100AH和200AH的硅能、胶体、锂电池可选
3	无阳光工作时间	≥20天
常规参数
1	功耗	休眠功耗≤0.6W
2	存储	支持前端视频、图片存储，支持断网续传
3	定位	支持GPS/北斗定位
4	接口	支持DC12V接口、USB接口、SIM卡接口、开关
5	工作温湿度	工作温度：-40℃ ~+ 70℃ 相对湿度：0%RH ~ 100%RH
6	防护等级	IP67
7	主机尺寸	286.9mm(长)×186.2mm(宽)×367.1mm(高)
8	重量	主机≤ 6.5kg
