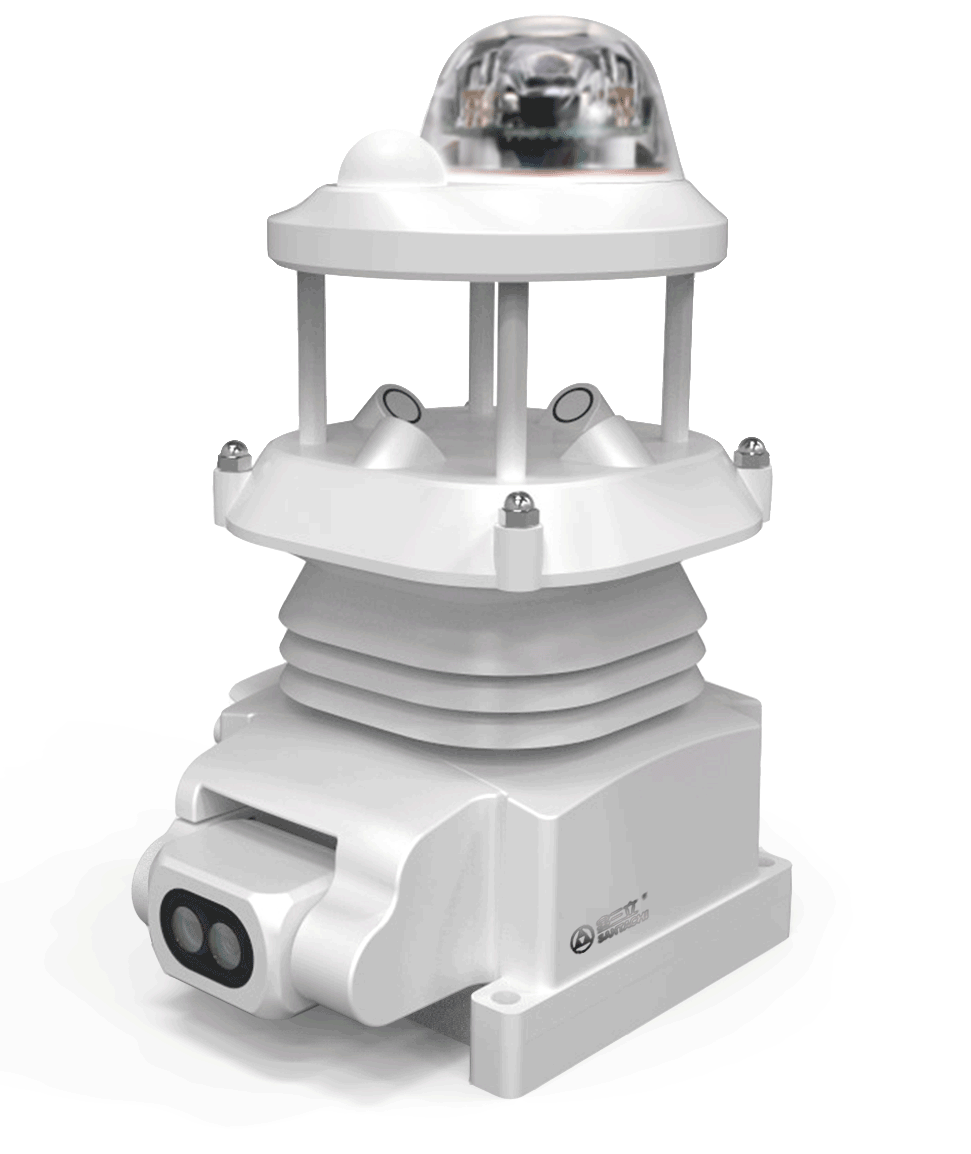

输电线路微气象图像监控装置 M5
【概括】
M5是一款集图像、微气象站、存储、传输、太阳能取电一体化设计的输电线路图像监测装置。兼具气象监测和线路通道监测两大功能，能够对杆塔所在环境的七维微气象进行监测，同时能够对输电线路通道进行图像监测，全力守护输电线路的安全。
前视1600W白天+200W夜视，可上下-90°~+90°调节；
支持温度、湿度、气压、辐射、风速、风向、雨量等七维微气象参数测量；
支持定时自动抓拍图片和手动抓拍图片，同时支持短视频拍摄和传输；
支持夜视全彩图像抓拍，最低照度0.001Lux；
基于行业深度定制智能分析算法，支持机械车辆的识别，识别类型包含但不限于吊车、挖掘机、铲车等；
支持4G全网通，智能流量管理；
休眠功耗≤0.6W，支持智能电量管理，自动切换工作模式；
|
序号 |
类别 |
M5 |
|
|
摄像机 |
|||
|
1 |
传感器类型 |
2个1/2.8" Progressive Scan CMOS |
|
|
2 |
像素 |
1600万 |
200万（夜视） |
|
3 |
镜头 |
4mm/F1.0 |
3.8mm/F2.2 |
|
4 |
最低照度 |
夜视 彩色:0.001Lux @(F1.6,AGC ON) |
|
|
微气象参数 |
|||
|
1 |
温度 |
-40℃～＋90℃；误差±0.3℃ |
|
|
2 |
湿度 |
0～100％；误差±2% |
|
|
3 |
气压 |
300hPa～1100hPa；（绝对）±1hPa；（相对）±0.12hPa |
|
|
4 |
太阳辐射 |
0～1800W/m2；误差±5％ |
|
|
5 |
风速 |
0～60m/s；±（0.5＋0.03V）m/s，V为标准风速值 |
|
|
6 |
风向 |
装置标记（N）为基准点，方向在0～359.9°，误差±3° |
|
|
7 |
雨量 |
mm为单位，误差±5％ |
|
|
压缩标准 |
|||
|
1 |
编码格式 |
视频编码H.264；图片JPEG |
|
|
2 |
编码类型 |
BaseLine Profile/Main Profile |
|
|
3 |
压缩输出码率 |
32 Kbps~16Mbps，CBR/VBR可调 |
|
|
图片/视频 |
|||
|
1 |
图像分辨率 |
1600万 5280×2992 200万 1920×1088 |
|
|
2 |
帧率 |
1fps~30fps可调 |
|
|
3 |
图像设置 |
可调防闪烁，AE，3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等 |
|
|
4 |
图像增强 |
支持背光补偿、数字宽动态、强光抑制、数字降噪 |
|
|
5 |
字符叠加 |
支持自定义文字、时间、微气象参数叠加 |
|
|
功能 |
|||
|
1 |
智能分析 |
支持抓拍图片分析，识别类型包括但不限于机械车辆识别（吊车、挖掘机、泵车等） |
|
|
2 |
电量管理 |
支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式 |
|
|
3 |
流量管理 |
支持每月、每日流量限额使用，依据剩余流量自动切换工作模式 |
|
|
通讯 |
|||
|
1 |
网络传输 |
支持双卡双待4G全网通接入移动网络、流量管理、信号强度显示； |
|
|
2 |
安全接入 |
支持国网加密 |
|
|
3 |
支持协议 |
I1协议、南网协议、金三立协议，支持协议对接定制 |
|
|
供电系统 |
|||
|
1 |
太阳能板 |
60W太阳能电池板 |
|
|
2 |
电池 |
30AH锂电池和硅能电池可选 |
|
|
3 |
无阳光工作时间 |
≥20天 |
|
|
常规参数 |
|||
|
1 |
功耗 |
休眠功耗≤0.6W |
|
|
2 |
存储 |
标准配置32G TF卡，支持前端图片存储，支持断网续传 |
|
|
3 |
定位 |
支持GPS/北斗定位 |
|
|
4 |
接口 |
支持DC12V接口、USB接口、SIM卡接口、开关 |
|
|
5 |
工作温湿度 |
工作温度：-40℃ ~+ 70℃ 相对湿度：0%RH ~ 100%RH |
|
|
6 |
防护等级 |
IP67 |
|
|
7 |
主机尺寸 |
171.5mm(长)×129.2mm(宽)×250mm(高) |
|
|
8 |
重量 |
主机≤ 1.5kg |
|
