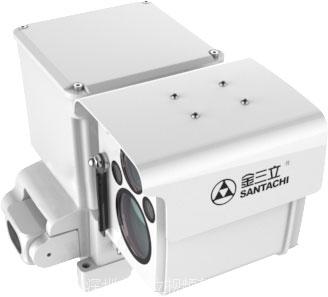

双目协同图像监测装置V5c
一款具备前置固定镜头、云台广角和变倍镜头的一体化图像监控装置。装置既能满足对通道实行全天候高清和超低照度的定时监测，也能对接续金具、绝缘子等关键设备作全局和细节监测并进行动态追踪，达到掌控细节而不迷失全局，极大提高电力线路巡检效率。
·画中画：兼顾细节与全局，画面整体展现
·一键定位：画中画一键定位，在全局和细节画面均可快捷定位
·全方位监测：垂直-90°~+90°旋转
·昼夜高清：前置固定1600万高清+200万超低照双摄实现全天候图像采集
·细节追踪：30倍光学变焦，实现对输电线路本体和通道细节全方位追踪
·智能识别：支持图片抓拍分析、AI目标识别功能
·动态抓拍：预置位动态抓拍，可设置超过255个
·智能巡线：自动化巡视线路，实现对线路定时、定点巡视
·超低功耗：休眠功耗≤0.2W，无阳光下可连续工作≥30天
·高可靠性：防护等级IP67
|
序号 |
类别 |
双目协同图像监控装置 |
|||
|
通道双摄 |
云台摄像机 |
||||
|
摄像机 |
|||||
|
1 |
传感器类型 |
4个1/2.8" Progressive Scan CMOS |
|||
|
2 |
像素 |
1600万 |
200万（夜视） |
200万 |
200万（广角） |
|
3 |
镜头 |
3.8 mm/F2.2 |
4mm/F1.0 |
30倍光学变倍 |
2.92mm/F1.9 |
|
4 |
最低照度 |
夜视 彩色:0.001Lux @(F1.6,AGC ON) |
|||
|
云台功能 |
|||||
|
1 |
云台 |
垂直-90°~+90°自动翻转，无监视盲区 |
|||
|
2 |
预置位 |
≥255个 |
|||
|
3 |
雨刮 |
支持智能雨刮 |
|||
|
压缩标准 |
|||||
|
1 |
编码格式 |
视频编码H.265/H.264；图片JPEG |
|||
|
2 |
编码类型 |
BaseLine Profile/Main Profile |
|||
|
3 |
压缩输出码率 |
32 Kbps~16Mbps，CBR/VBR可调 |
|||
|
图片/视频 |
|||||
|
1 |
图像分辨率 |
1600万 4640×3488 200万 1920×1080 |
|||
|
2 |
帧率 |
1fps~30fps可调 |
|||
|
3 |
图像设置 |
可调防闪烁，AE，3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等 |
|||
|
4 |
图像增强 |
支持背光补偿、数字宽动态、强光抑制、数字降噪 |
|||
|
5 |
字符叠加 |
支持自定义文字、时间、电量数据、流量数据、信号强度等OSD叠加 |
|||
|
功能 |
|||||
|
1 |
智能巡线 |
支持智能巡线，可配置巡线时间、名称 |
|||
|
2 |
双目协同 |
支持广角画面自动叠加于变倍画面，细节监测的同时掌握全局 |
|||
|
3 |
一键定位 |
支持广角和全局画面一键定位，变倍画面自动跟踪 |
|||
|
4 |
智能分析 |
具有智能分析功能，可识别导线异物、烟雾、火点、吊车、塔吊等大型施工机械的安全隐患，如识别到安全隐患能自动抓拍，抓拍的画面上能将隐患类型标识出来,并及时向平台上告报警信息 |
|||
|
5 |
电量管理 |
支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式 |
|||
|
6 |
流量管理 |
支持每月、每日流量限额使用，依据剩余流量自动切换工作模式 |
|||
|
通讯 |
|||||
|
1 |
网络传输 |
支持双卡4G全网通、、APN专网接入移动网络、流量管理、信号强度显示； |
|||
|
2 |
安全 |
支持南瑞加密、南网加密等数据加密方式 |
|||
|
3 |
支持协议 |
国网I1协议和B接口协议、南网协议、金三立协议，支持协议对接定制 |
|||
|
供电系统 |
|||||
|
1 |
太阳能板 |
30W/60W太阳能电池板可选 |
|||
|
2 |
电池 |
20AH锂电池，30AH硅能电池可选 |
|||
|
3 |
无阳光工作时间 |
≥30天 |
|||
|
常规参数 |
|||||
|
1 |
功耗 |
休眠功耗≤0.2W |
|||
|
2 |
存储 |
标准配置32G TF卡，支持前端图片存储，支持断网续传 |
|||
|
3 |
定位 |
支持北斗/GPS定位 |
|||
|
4 |
接口 |
支持DC12V接口、USB接口、SIM卡接口 |
|||
|
5 |
工作温湿度 |
工作温度： - 40℃～70℃ 相对湿度：5%RH~100%RH |
|||
|
6 |
电源 |
DC 12V |
|||
|
7 |
防护等级 |
IP67 |
|||
|
8 |
主机尺寸 |
239mm×173mm×190mm |
|||
|
9 |
重量 |
3.55kg |
|||
