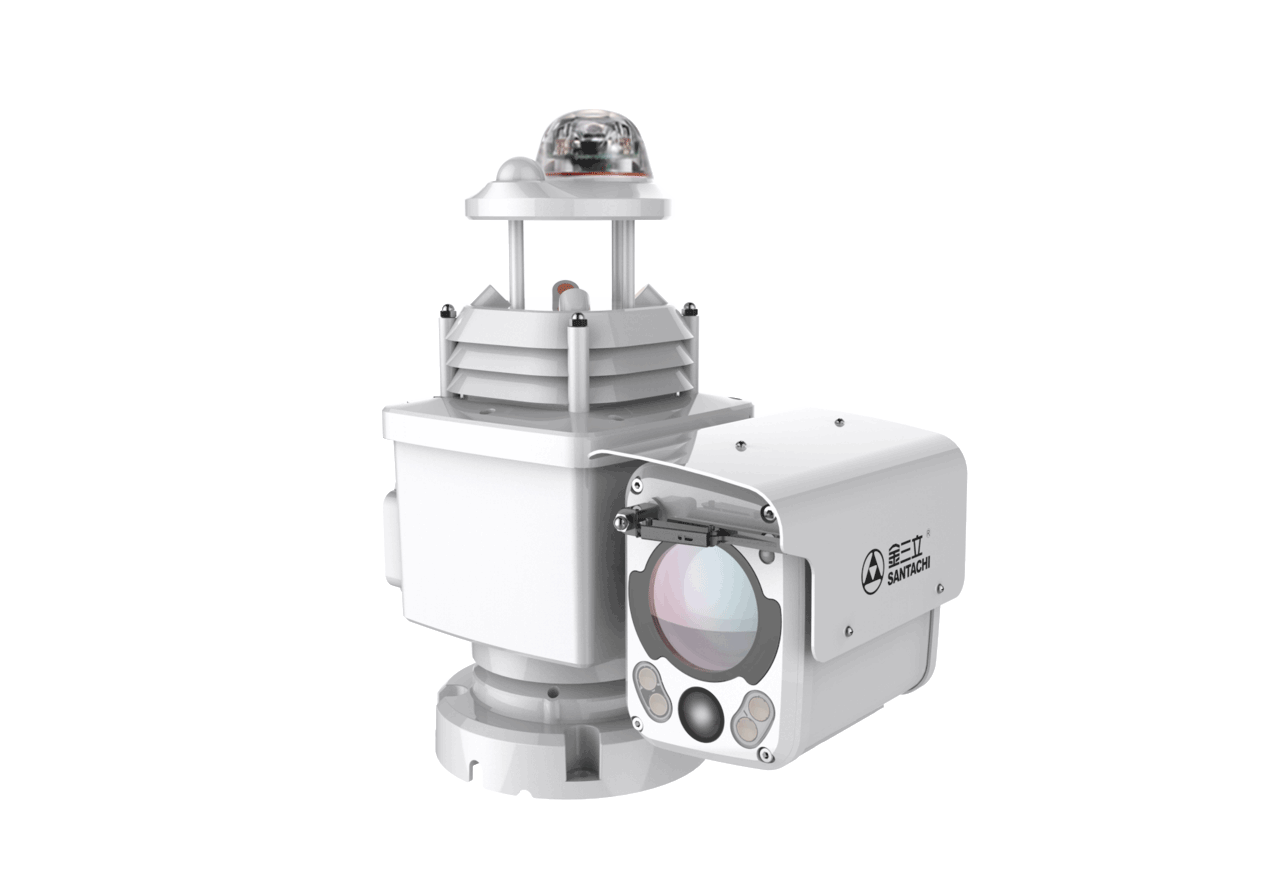

双光谱系列视频监测装置M7i（七维）

一款结合可见光与热成像，结合金具测温与细节监测的一体化视频装置，适用于对输电线路杆塔、电缆终端场以及变配电站进行测温、视频、微气象的多维度监测。装置不仅能对接续金具、绝缘子、高压套管等关键设备、以及周边烟火等进行温度监测并及时预警，同时也能对塔基、通道、金具等监测对象作全方位图像视频监测，极大提高电力巡检效率，及较早发现线路或设备热缺陷问题并预警。

·支持对杆塔设备温度监测及时发现热缺陷问题并预警

·支持可见光和热成像画中画及图像融合

·支持自动生成、在线查看、一键导出红外巡检报告功能

·全方位智能动态监测：云台支持水平360°旋转、垂直-90°~+90°旋转

·40倍光学变焦，实现对本塔状态、金具、绝缘子串、导线和通道等细节全方位状态追踪

·基于行业深度定制智能分析算法，支持图片抓拍分析、AI目标识别功能

·支持线路自动巡线

·智能AI功能支持透雾、智能曝光AE、智能聚焦AF

·防护等级IP67

热成像摄像机
1	传感器类型	非制冷型氧化钒红外探测器
2	NETD（噪声等效温差）	≤ 60mk(@F#=1.0)
3	调色板	黑热/白热/铁红/彩虹等多种伪彩
可见光摄像机
1	传感器类型	1/1.8" Progressive Scan CMOS
2	像素	200万
3	镜头	40倍光学变倍
4	分辨率	200万 1920×1080
5	最低照度	夜视彩色:0.001Lux @(F1.6,AGC ON)
云台功能
1	云台	支持水平0°~360°连续旋转，垂直-90°~+90°自动翻转，无监视盲区
2	预置位	≥1000个
3	透雾	支持透雾
4	雨刮	支持智能雨刮
微气象
1	温度	-40℃～＋80℃；误差±0.3℃；12次/分
2	湿度	0～100％；误差±2%；12次/分
3	风速	0～60m/s；±0.2m/s或读数的3%，两者中取较大者；1次/2分
4	风向	装置标记(N)为基准点，方向在0～359.9°，误差±3°；1次/小时
5	雨量	mm为单位，误差±5％；1次/分
6	气压	300hPa～1100hPa；（绝对）±1hPa；（相对）±0.12hPa；12次/分
7	光辐射	0～1800W/m2；误差±5％；12次/分
图片/视频
1	帧率	1fps~30fps可调
2	图像设置	可调防闪烁，AE，3D降噪，白平衡，亮度，色度，对比度，饱和度，锐度等
3	图像增强	支持背光补偿、数字宽动态、强光抑制、数字降噪
4	字符叠加	支持微气象数据、自定义文字、时间、光伏阵列电压和电流、电池电流和电流、流量、信号强度等OSD叠加
功能
1	智能巡线	支持智能巡线，可配置巡线时间、名称
2	智能分析	具有智能分析功能，可识别导线异物、烟雾、火点、吊车、塔吊等大型施工机械的安全隐患，如识别到安全隐患能自动抓拍，抓拍的画面上能将隐患类型标识出来,并及时向平台上告报警信息
3	电量管理	支持剩余电量、蓄电池充放电数据实时预览，智能切换工作模式
4	流量管理	支持每月、每日流量限额使用，依据剩余流量自动切换工作模式
5	远程在线管理	支持装置远程在线升级，装置相关状态数据实时上传
压缩标准
1	编码格式	视频编码H.265/H.264；图片JPEG
2	编码类型	BaseLine Profile/Main Profile
3	压缩输出码率	32 Kbps~16Mbps，CBR/VBR可调
通讯
1	网络传输	支持双卡4G全网通、APN专网接入移动网络、流量管理、信号强度显示
2	安全	支持南瑞加密、南网加密等数据加密方式
3	支持协议	国网I1协议和B接口协议、南网协议、金三立协议，支持协议对接定制
供电系统
1	太阳能板	180W/2*180W（可选）太阳能电池板
2	电池	100AH/200AH可选，锂电/胶体/硅能可选
3	无阳光工作时间	≥20天
常规参数
1	功耗	休眠功耗≤1W
2	存储	标准配置64G TF卡，支持前端图片&视频存储，支持断网续传
3	定位	支持北斗定位/GPS
4	接口	支持DC12V接口、USB接口、SIM卡接口
5	工作温湿度	工作温度：-40℃～70℃ 相对湿度：5%RH——100%RH
6	电源	DC12V
7	防护等级	IP67
